Graphes⚓︎

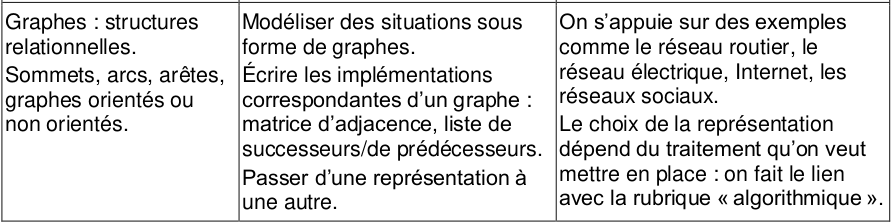

1. Définitions⚓︎

Graphe, Sommet, Arrête

Un graphe est une structure composée d'objets dans laquelle certaines paires d'objets sont en relation. Les objets sont appelés sommets (ou nœuds), et les relations entre sommets sont des arêtes (ou liens)1.

Représentation

Un graphe est fréquemment représenté par un diagramme sous la forme d'un ensemble de points pour les sommets, joints entre eux par des lignes droites ou courbes pour les arêtes.

On distingue les graphes non orientés, où les arêtes relient deux sommets de manière symétrique, et les graphes orientés, où les arêtes, alors appelées arcs, relient deux sommets de manière asymétrique.

Example

flowchart LR
F((6)) --- D((4))
D --- E((5))
D --- C((3))
E --- B((2))
C --- B
E --- A((1))
B --- A

graphe A

flowchart LR
F((6)) --> D((4))
D --> E((5))
D --> C((3))
E --> B((2))
C --> B
E --> A((1))
B --> A

graphe orienté B

Quelques application

On retrouvera les graphes pour modéliser:

les relations entre les participants à un réseau social
la description du web via les liens hypertextes
les situations successives dans un jeu

Vocabulaire

Lorsqu'un sommet \(x\) est relié (par un arc ou une arête) au sommet \(y\), on dit que \(y\) est adjacent à \(x\).
Une graphe est dit complet si tous les sommets sont adjacents.
L'ordre d'un graphe est le nombre de sommets de celui-ci.
Le degré d’un sommet est le nombre d’arêtes dont ce sommet est une extrémité.

graphe A

Le graphe A est d'ordre 6.

Il n'est pas complet car le sommet 4 n'est pas adjacent au sommet 2.

Le degré du sommet 2 est 3.

Graphe pondéré

Un graphe pondéré est un graphe où chaque arête porte un nombre (son poids).

flowchart RL
A((A)) ---|2| B((B))
B ---|6| C((C))
C ---|3| A

Ces poids peuvent représenter par exemple des coûts, des longueurs ou des capacités...

chemin

Un chemin est une suite de sommets tel qu'il existe une arête reliant chacun de ses sommets.

graphe A

Sur le graphe A, 1-5-4, 1-2-5-4, 1-2-3-4 sont trois chemins allant de 1 à 4

2. Modélisation⚓︎

Les différentes modélisations ont des impacts sur la compléxité des algorithmes sur les graphes.

2.1 Liste d'adjacence⚓︎

Liste d'adjacence

La liste d'adjacence d'un graphe, est la liste des sommets adjacents (accessibles dans le cas orienté) de chaque sommet

Exemples

flowchart LR
F((6)) --- D((4))
D --- E((5))
D --- C((3))
E --- B((2))
C --- B
E --- A((1))
B --- A

graphe A

flowchart LR
F((6)) --> D((4))
D --> E((5))
D --> C((3))
E --> B((2))
C --> B
E --> A((1))
B --> A

graphe orienté B

Sommet	Liste de sommets adjacents
1	2; 5
2	1; 3; 5
3	2; 4
4	3; 5; 6
5	1; 2; 4
6	4

Sommet	Liste de sommets adjacents
1	-
2	1
3	2
4	3; 5
5	1; 2
6	4

2.2 Matrice d'adjacence⚓︎

définition

Une matrice d'adjacence pour un graphe à n sommets est une matrice de dimension \(n\) × \(n\) dont l'élément non diagonal \(a_{i,j}\) est le nombre d'arêtes liant le sommet \(i\) au sommet \(j\).

Mais qu'est ce qu'une matrice

Une matrice (objet mathématique) est un tableau de valeurs. Pour repérer un valeurs d'une matrice, on indique son indice de ligne puis son indice de colonne, les lignes se comptant du haut vers le bas et les colonnes de la gauche vers la droite.

Exemples

Graphe non orienté AGraphe orienté B

flowchart LR
F((6)) --- D((4))
D --- E((5))
D --- C((3))
E --- B((2))
C --- B
E --- A((1))
B --- A
linkStyle 5 stroke:red,stroke-width:4px,color:red;

Sa matrice d'adjacence est:

\({\begin{pmatrix}0&1&0&0&\color{red}1&0\\1&0&1&0&1&0\\0&1&0&1&0&0\\0&0&1&0&1&1\\\color{red}1&1&0&1&0&0\\0&0&0&1&0&0\\\end{pmatrix}}\)

Les matrices d'adjacence des graphes non orientées sont symétriques

flowchart LR
F((6)) --> D((4))
D --> E((5))
D --> C((3))
E --> B((2))
C --> B
E --> A((1))
B --> A
linkStyle 5 stroke:red,stroke-width:4px,color:red;

Sa matrice d'adjacence est:

\({\begin{pmatrix}0&0&0&0&0&0\\1&0&0&0&0&0\\0&1&0&0&0&0\\0&0&1&0&1&0\\\color{red}1&1&0&0&0&0\\0&0&0&1&0&0\\\end{pmatrix}}\)

3. Implémentation python⚓︎

L'objectif va être de créer une classe implémentant l'interface d'un graphe orienté suivant:

Opération	Description
`ajouter_sommet(sommet)`	Ajouter un sommet nommé `sommet` au graphe
`ajouter_arc(sommet_debut, sommet_fin)`	Ajouter un arc orienté de `sommet_debut` à `sommet_fin`
`arc(sommet_debut, sommet_fin)`	Retoune `True` si un arc relie `sommet_debut` à `sommet_fin`
`adjacents(sommet)`	Retourne la liste des sommets adjacents accessibles

3.1 En utilisant la matrice d'adjacence⚓︎

class Graphe:
    def __init__(self):
        self.A = list()
        self.liste_sommets = dict()
        self.ordre = 0

    def ajouter_sommet(self, sommet):
        if sommet not in self.liste_sommets:
            self.liste_sommets[sommet] = self.ordre
            for ligne in self.A: # Boucle ajoutant un élément à chaque liste
                ligne.append(False)
            self.A.append([False for i in range(self.ordre + 1)]) # Ajoute une liste à la fin
            self.ordre += 1

    def ajouter_arc(self, depart, arrivee):
        self.ajouter_sommet(depart)
        self.ajouter_sommet(arrivee)
        i = self.liste_sommets[depart]
        j = self.liste_sommets[arrivee]
        self.A[i][j] = True

    def arc(self, depart, arrivee):
        i = self.liste_sommets[depart]
        j = self.liste_sommets[arrivee]
        return self.A[i][j]

    def etiquette_sommet(self, indice):
        """Retour le sommet en fonction de son indice dans la matrice"""
        for sommet, num in self.liste_sommets.items():
            if num == indice:
                return sommet

    def adjacents(self, sommet):
        lst = []
        i = self.liste_sommets[sommet]
        for j in range(len(self.A[i])):
            if self.A[i][j]:
                lst.append(self.etiquette_sommet(j))
        return lst

>>> G = Graphe()
>>> G.ajouter_arc("A", "D")
>>> G.ajouter_arc("A", "E")
>>> G.ajouter_arc("D", "E")
>>> G.A
[[False, True, True], [False, False, True], [False, False, False]]
>>> G.arc("A", "D"), G.arc("D", "A")
(True, False)
>>> G.adjacents("A")
['D', 'E']

3.2 En utilisant la liste d'adjacence⚓︎

class Graphe:
    def __init__(self):
        self.adj = dict()

    def ajouter_sommet(self, sommet):
        if sommet not in self.adj:
            self.adj[sommet] = dict()

    def ajouter_arc(self, depart, arrivee):
        self.ajouter_sommet(depart)
        self.ajouter_sommet(arrivee)
        self.adj[depart][arrivee] = None

    def arc(self, depart, arrivee):
        return arrivee in self.adj[depart]

    def adjacents(self, sommet):
        lst = []
        for s in self.adj[sommet]:
            lst.append(s)
        return lst

>>> G = Graphe()
>>> G.ajouter_arc('A','B')
>>> G.ajouter_arc('A','C')
>>> G.ajouter_arc('B','C')
>>> G.adj
{'A': {'B': None, 'C': None}, 'B': {'C': None}, 'C': {}}
>>> G.arc('A','B'), G.arc('B','A')
(True, False)
>>> G.adjacents('A')
['B', 'C']

Pour implémenter un graphe non orienté, on utilisera le même principe en assurant maintenant que deux arcs (dans un sens et dans l'autre) soient systématiquement créés pour représenter une arête.
